Theo luật giao thông thì hiện nay các xe tải, ô tô,... đều phải lắp đặt
camera giám sát, nếu khi kiểm tra không có thiết bị giám sát sẽ bị xử phạt theo luật giao thông. Vì thế, ngày nay thiết bị này không còn quá xa lạ với mỗi người chúng ta. Nhưng rất ít người biết cấu tạo cũng như vai trò của nó như thế nào. Bài viết này tôi sẽ chia sẻ cho bạn về những vấn đề đó.
 |

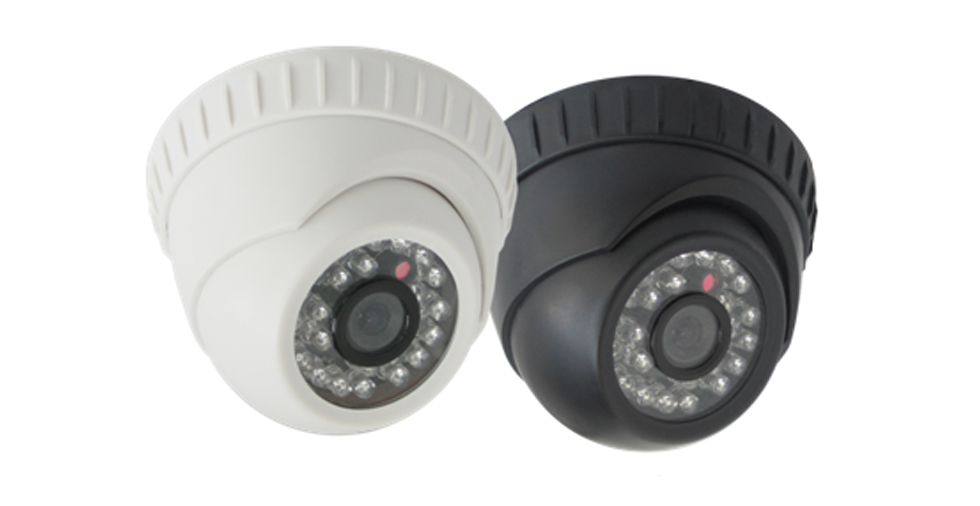

| Camera giám sát |
Camera giám sát có cấu tạo ra sao?
Cấu tạo của camera giám sát gồm những thành phần sau
- Vỏ bảo vệ: ở bên ngoài bằng nhựa hoặc hợp kim, với chức năng bảo vệ thiết bị bên trong của mắt camera giúp camera hoạt động tốt nhất có thể.
- Mắt camera gồm những thiết bị điện tử với những chức năng chuyên dụng được liên kết với nhau: ống kính, mạch vi điện tử, chip xử lý, cổng giao tiếp ngoại vi,...
Bên trong camera còn có cả những phần cảm biến ánh sáng để giúp bạn có chất lượng hình ảnh tốt nhất.
Đèn hồng ngoại giúp các bạn có thể quan sát trong bóng tối, môi trường thiếu ánh sáng.
Nguyên lý hoạt động của camera giám sát
– V-Driver là chịu trách nhiệm cho sự hình thành độ sáng và quét ngang của CCD.
– IRIS drive điều khiển ống kính đồng bộ tín hiệu bên ngoài.
– RS485 kiểm soát điều khiển bộ vi xử lý như điều khiển chiếu sáng đèn hồng ngoại, điều khiển thay thế cho các phím điều khiển OSD,…
– Bộ nhớ Flash chứa các phần mềm điều khiển chip xử lý, người dùng có thể truy cập qua các phím điều khiển để thay thế một số các thiết lập.
– Chip I/O giao tiếp vào ra như giao tiếp với bàn điều khiển xuất tín hiệu điều khiển led tín hiệu báo động chuyển động.
Một số tính năng chính của chip xử lý trong camera giám sát
+ BLC (bù sáng) Chức năng BLC cho phép camera có được hình ảnh chất lượng cao ngay cả khi máy ảnh hướng đến một nguồn ánh sáng hoặc chủ đề là trong bối cảnh khu vực chiếu sáng rực rỡ. Tác động của chức năng BLC dẫn đến sự đảo ngược của các phần nổi bật nhất của khung hình. Hình bị tối sẽ được sáng lên.
+ WDR (hình ảnh sẽ được đặt tỉ lệ giữa độ sáng và tối) Chức năng WDR cho phép camera tổ chức xem cả khu vực ánh sáng và bóng tối với chất lượng tốt nhất. Vi xử lý sẽ nhanh chóng phân chia hình thành hai phần: bao gồm các vùng tối và ánh sáng của một cảnh. Mỗi thành phần được xử lý riêng (phần tối trở thành ánh sáng sáng vẫn giữ nguyên hoặc giảm nhẹ trong sáng), sau đó hai phần được kết hợp trong khung. Nó chỉ ra các hình ảnh chất lượng cao cùng một vùng tối và ánh sáng xử lý. Ngoài độ sáng và tự động điều chỉnh độ tương phản hình ảnh.
 |
| Cấu tạo và chức năng của từng bộ phận trên camera giám sát |
+ DNR (Digital Noise Reduction): giảm nhiễu màu trong môi trường ánh sáng thấp.
+ AGC : video tự động tăng lên đến tiêu chuẩn.
+ SENS-UP: Cho phép quan sát ở ánh sáng rất thấp.
+ Chế độ Ngày/Đêm: Cho phép Camera có khả năng tự động chuyển đổi giữa các chế độ ngày và đêm hoạt động.
+ Bảo mật: Khả năng khoanh khu vực trong các video. Từ 4 đến 12 tùy thuộc vào chip. Nhận biết chuyển động , điều chỉnh độ nhạy và vị trí trong việc phát hiện chuyển động khung.
